Torfeststeller zum Aufschrauben verzinkt

Temperguss feuerverzinkt, für Tore bis 100 kg, Haltewinkel aus Stahl

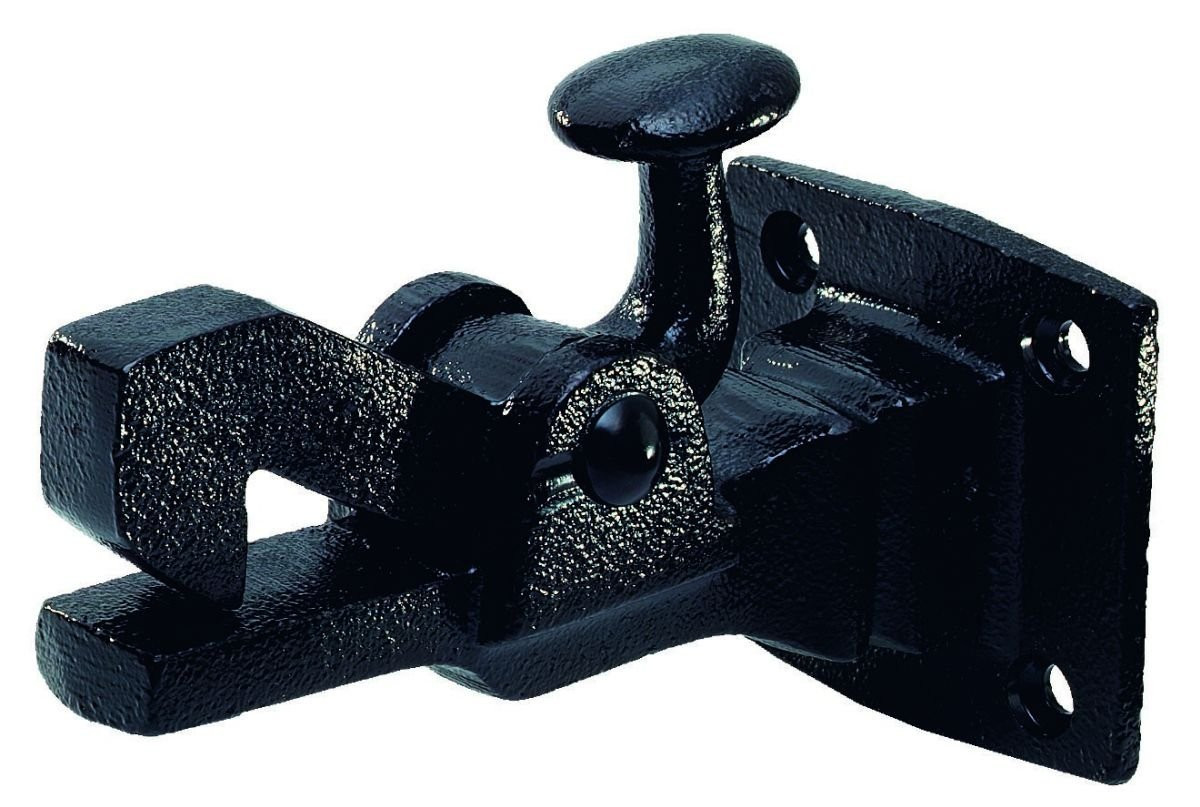

Abbildung zeigt Artikel in Temperguss schwarz einbrennlackiert (.03)

1308..
für Tore bis 100 kg
zum Anschrauben an die Wand
aus Temperguss
Haltewinkel aus Stahl


Funktion
Das Tor wird durch Andrücken an den Feststeller automatisch arretiert. Ein leichter Druck auf den Fanghaken gibt das Tor wieder frei.

Montage
Der Torfeststeller wird am gewünschten Feststellpunkt, der größtmöglichen Abstand zum Torband haben soll, an die Wand geschraubt. An der entsprechenden Stelle wird der Haltewinkel mit 4 mm höhenmäßigem Abstand zur Anschlagplatte des Feststellers so am Tor befestigt, dass sich die Schraublöcher unter dem Fangloch befinden. Beim Feststellen des Tors dient dadurch der Haltewinkel auch als Anschlagfläche.
