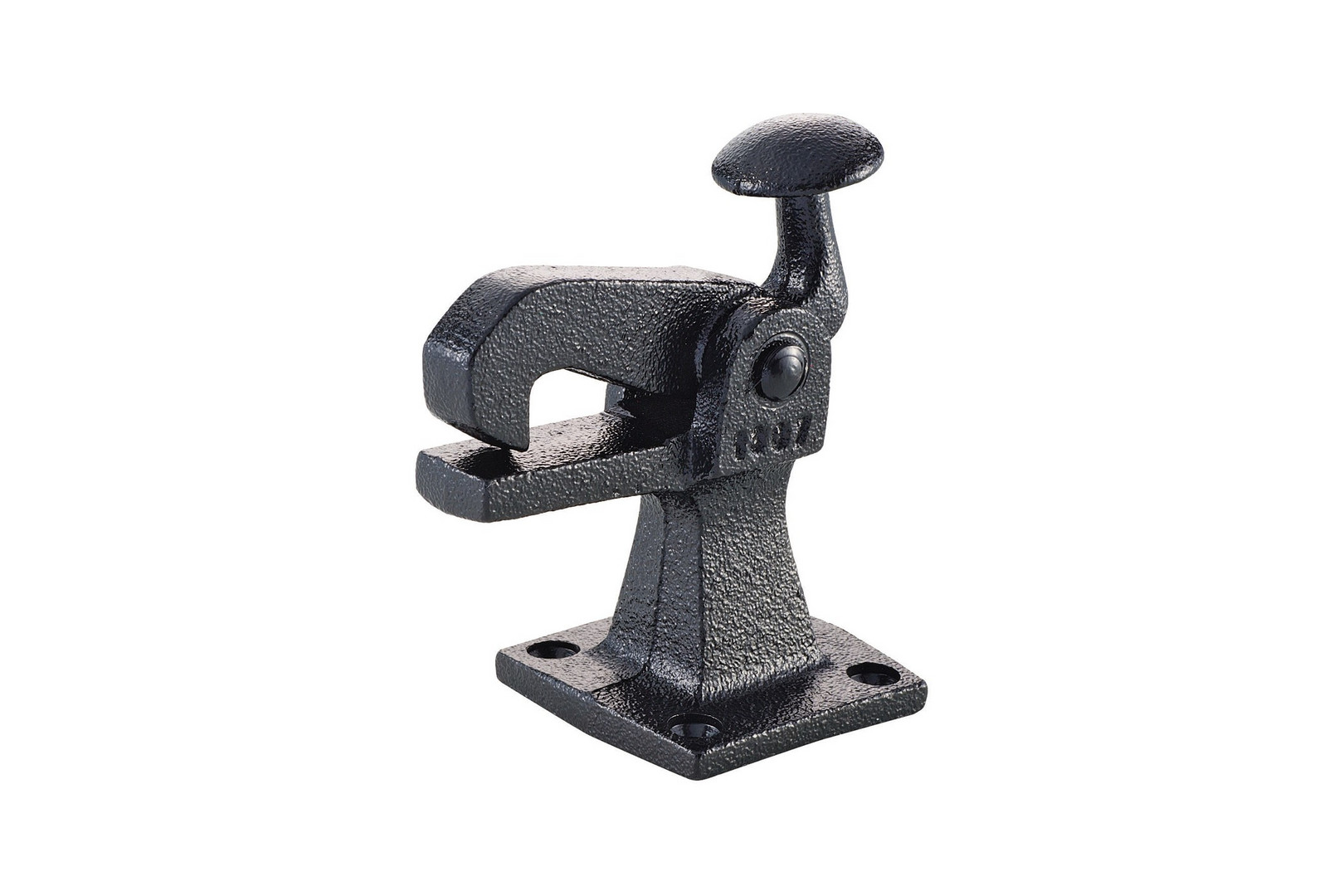

Torfeststeller zum Aufschrauben 1307.03 schwarz für Fußboden

KWS 1307

Torfeststeller mit Fanghaken

Feststeller zum Aufschrauben, Haltewinkel zum Anschrauben

Material

Temperguss

Haltewinkel: Stahl

Funktionsweise

Fuß-/Handbetätigung

Torgewicht

max. 100 kg

Stückgewicht

0,620 kg

Funktion

Zum Arretieren wird das Tor gegen den Feststeller gedrückt. Der Fanghaken rastet am Haltewinkel ein und bewirkt die Feststellung des Tores. Ein Betätigen des Fanghakens gibt das Tor wieder frei.

Montage

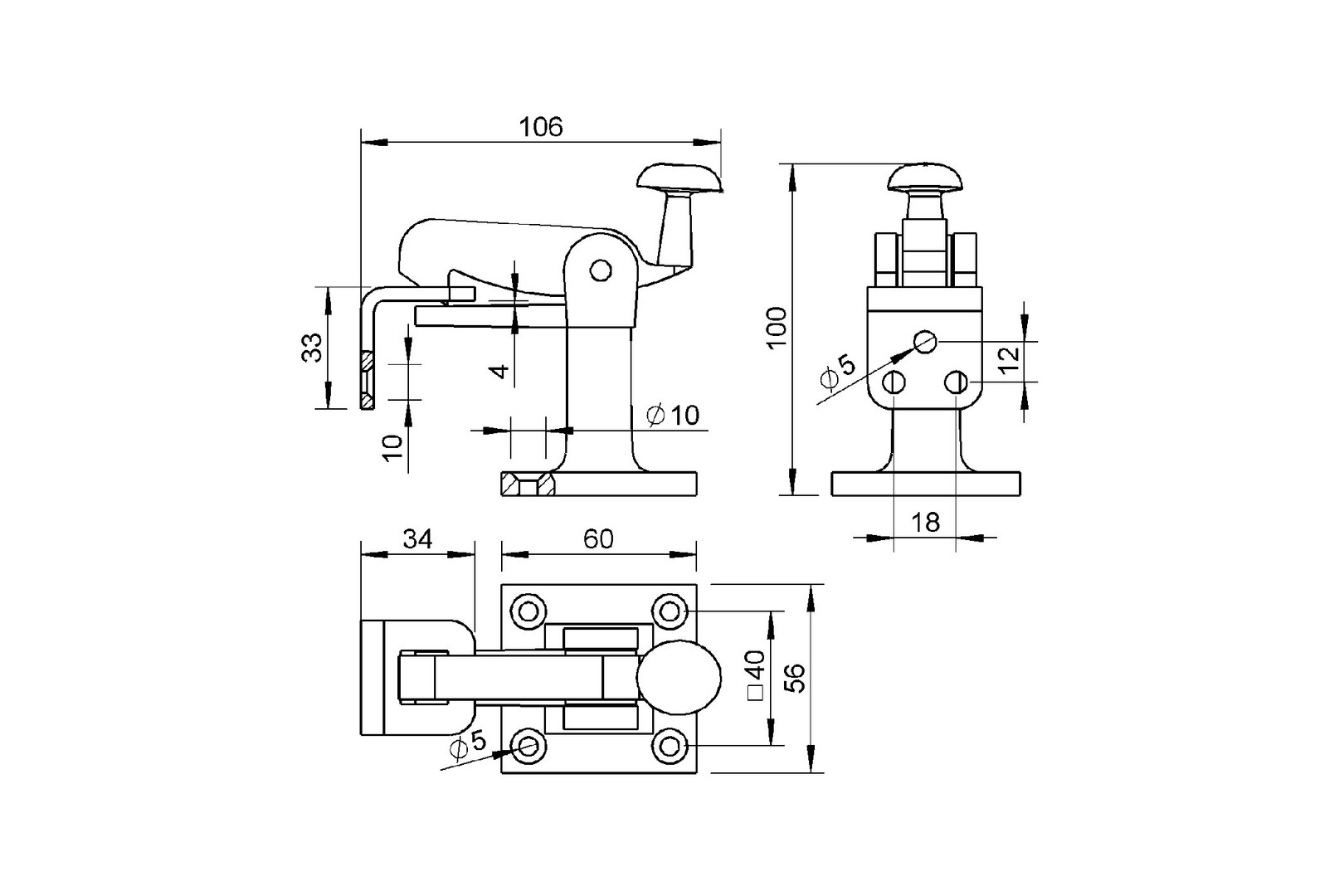

Den Torfeststeller am gewünschten Feststellpunkt, der größtmöglichen Abstand zum Torband haben soll, auf den Boden schrauben. Den Haltewinkel an entsprechender Stelle mit 4 mm höhenmäßigem Abstand zur Anschlagplatte des Feststellers so am Tor befestigen, dass sich die Schraublöcher unter dem Fangloch befinden. Beim Feststellen des Tores dient dadurch der Haltewinkel auch als Anschlagfläche.
