Torfeststeller feuerverzinkt zum Aufschrauben

Temperguss feuerverzinkt, für Tore bis 100 kg, Haltewinkel aus Stahl

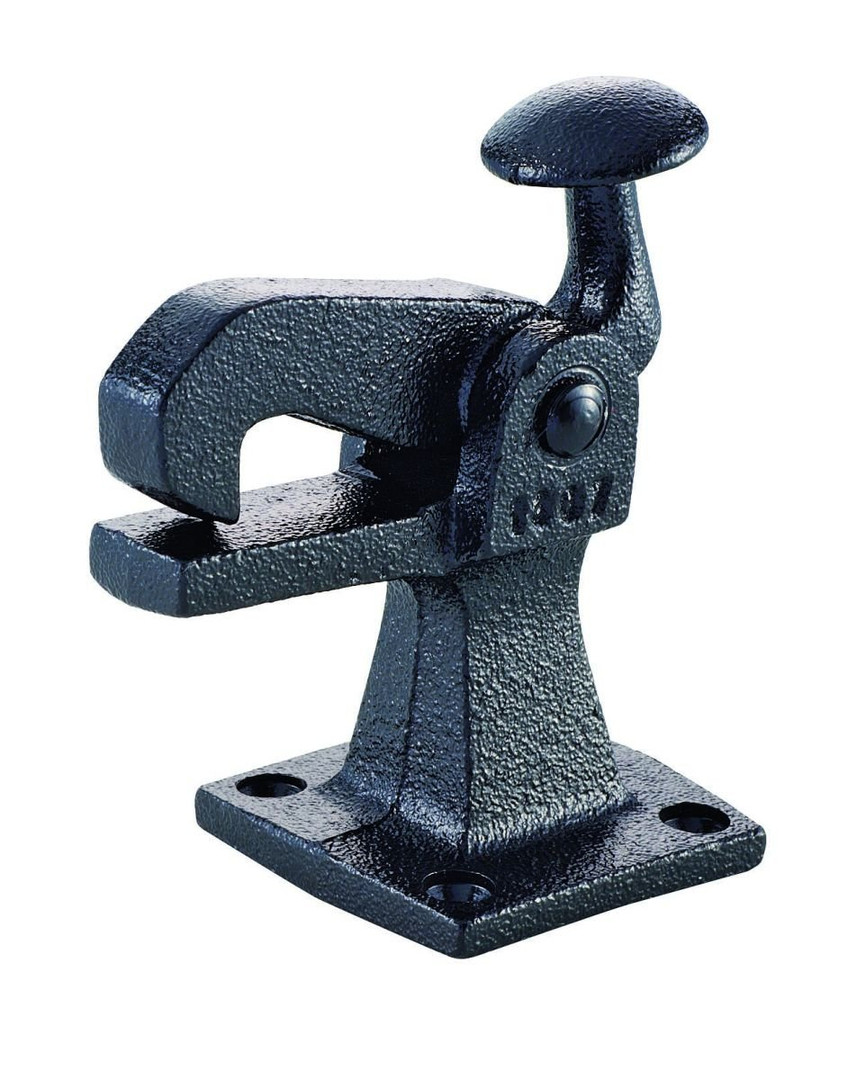

Abbildung zeigt Artikel in Temperguss schwarz einbrennlackiert (.03)

1307..
für Tore bis 100 kg
zum Aufschrauben auf den Boden
aus Temperguss
Haltewinkel aus Stahl


Funktion

Das Tor wird durch Andrücken an den Feststeller automatisch arretiert. Ein leichter Druck auf den Fanghaken gibt das Tor wieder frei.
Montage

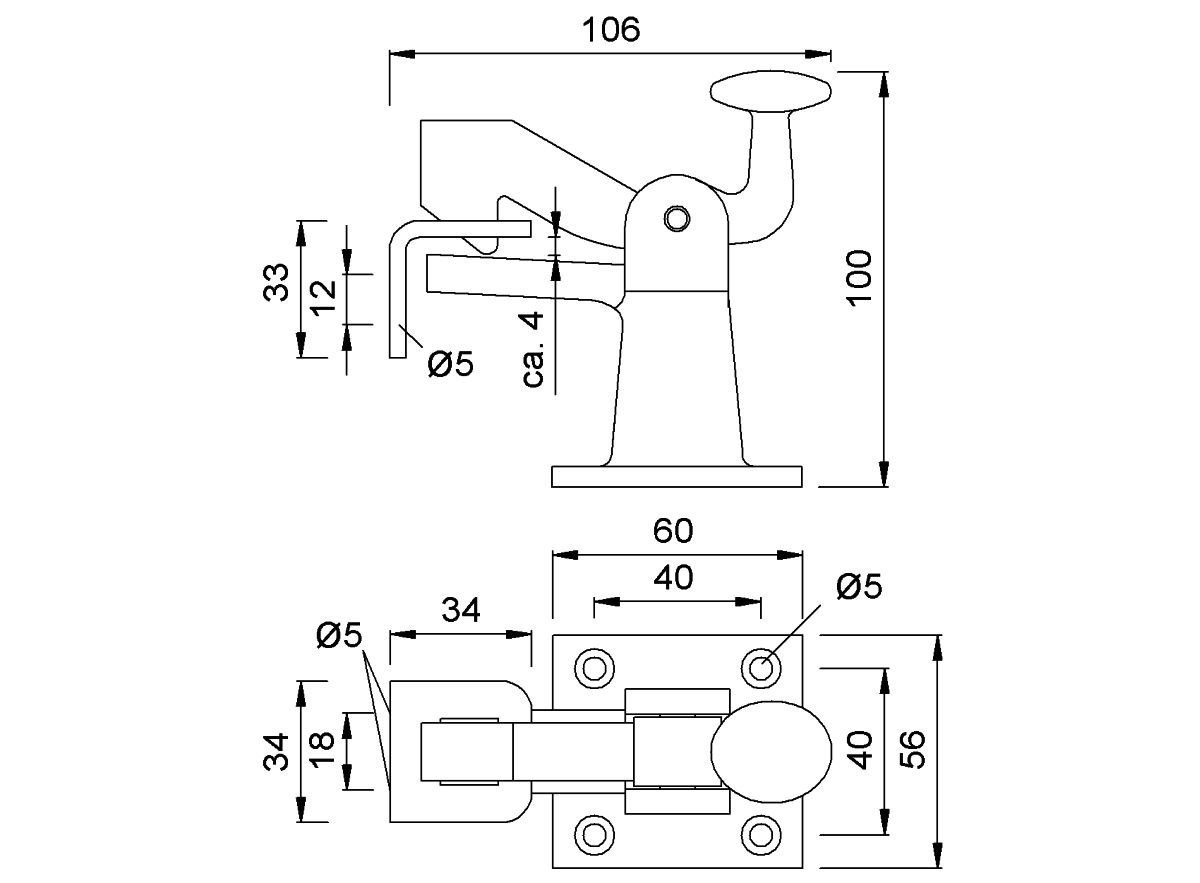

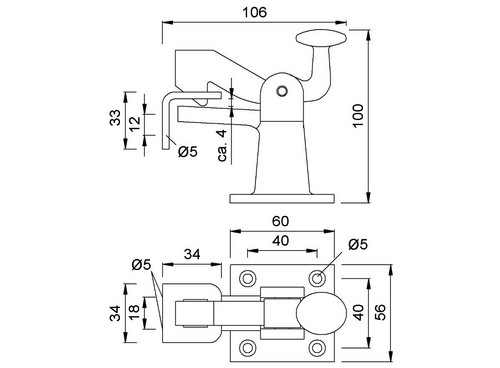

Der Torfeststeller wird am gewünschten Feststellpunkt, der größtmöglichen Abstand zum Torband haben soll, auf den Boden geschraubt. An der entsprechenden Stelle wird der Haltewinkel mit 4 mm höhenmäßigem Abstand zur Anschlagplatte des Feststellers so am Tor befestigt, dass sich die Schraublöcher unter dem Fangloch befinden. Beim Feststellen des Tors dient dadurch der Haltewinkel auch als Anschlagfläche.
