Abbildung ähnlich

Simpson Strong Tie Gerberverbinder GERB B160

Artikelnummer: BMF045-116 EAN: 5701953465506 Werksartikelnummer: GERB160-B

auf Anfrage

je 1 Satz

keine Verfügbarkeitsinformationen

Verpackungseinheiten

25 Satz

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Satz
Bestellschritt	1 Satz

Beschreibung

GERB - Gerberverbinder

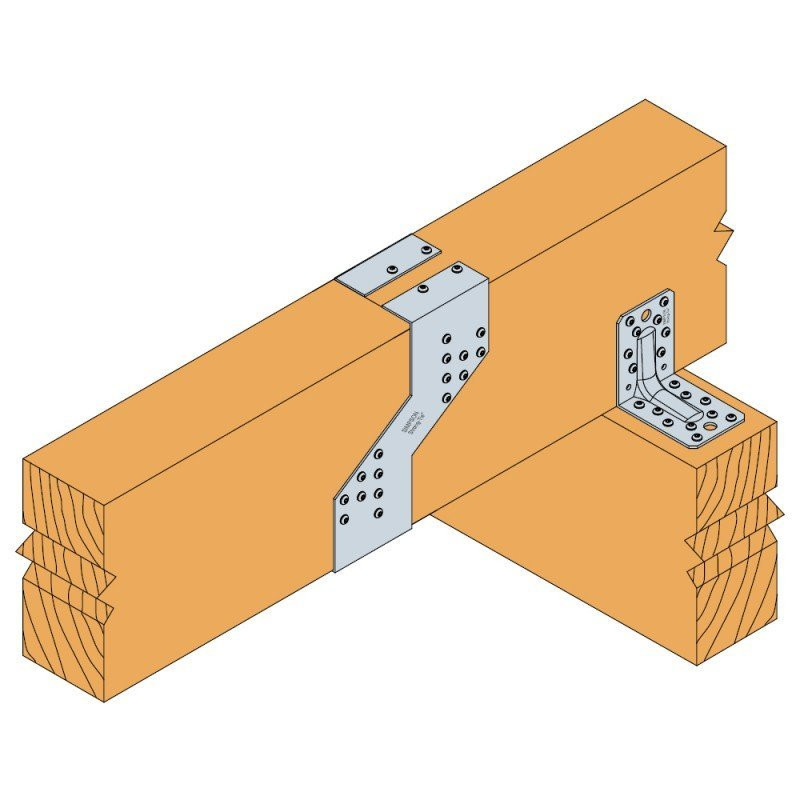

GERB Gerberverbinder werden für die Gelenkausbildung von Durchlaufträgern verwendet.
Die Typen GERB sind für die gängigsten Holzabmessungen erhältlich.
Ein Satz Gerberverbinder besteht aus einem rechten und einem linken Anschlussteil und kann für Pfettenbreiten ab 80 mm eingesetzt werden. GERB Gerberverbinder sind für die gängigsten Holzabmessungen erhältlich. Das Höchstmaß des Verbinders entspricht den Zuschnittmaßen für Holz in Standarddimensionen.
In Abhängigkeit von der Belastung kann der Anschluss mit einer Teil- oder Vollausnagelung ausgeführt werden.

Material

Stahlqualität: S 250 GD +Z 275 gemäß DIN EN 10346
Korrosionsschutz: 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 mikrometer

Vorteile

Lastübertragung in allen drei Richtungen bei Vollausnagelung
Optimierte Tragfähigkeiten in zwei richtungen für Teilausnagelung
Einzelne Abmessung geeignet für mehrere Holzbreiten - Lagerplatzersparnis

Anwendbare Materialien

Auflager: Holz, Holzwerkstoffe
Aufzulagerndes Bauteil:Holz, Holzwerkstoffe

Anwendungsbereich

Koppelpfettenverbindung für Holzquerschnitts Höhen von 90 bis 220 mm

Befestigung

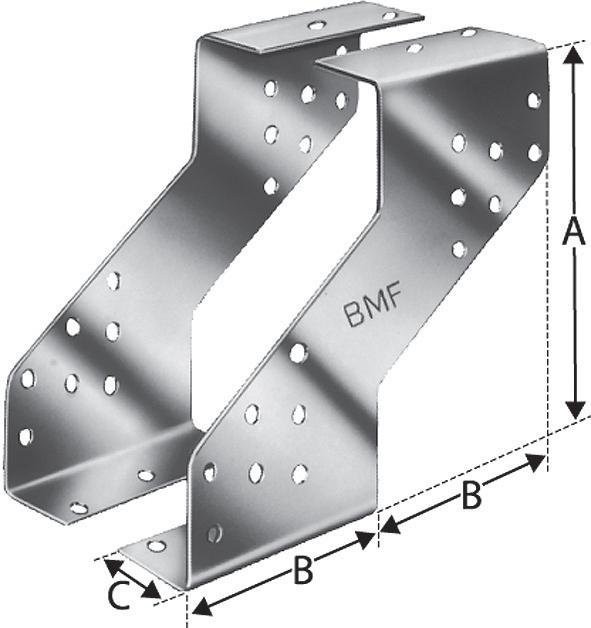

Ø Löcher Schenken A/B: 5 mm
Ø Löcher Schenkel C: 5 mm
Zur Befestigung werden CNA4,0x Länge Kammnägel oder CSA5,0x Länge Schrauben verwendet (Gleich mitbestellen)
