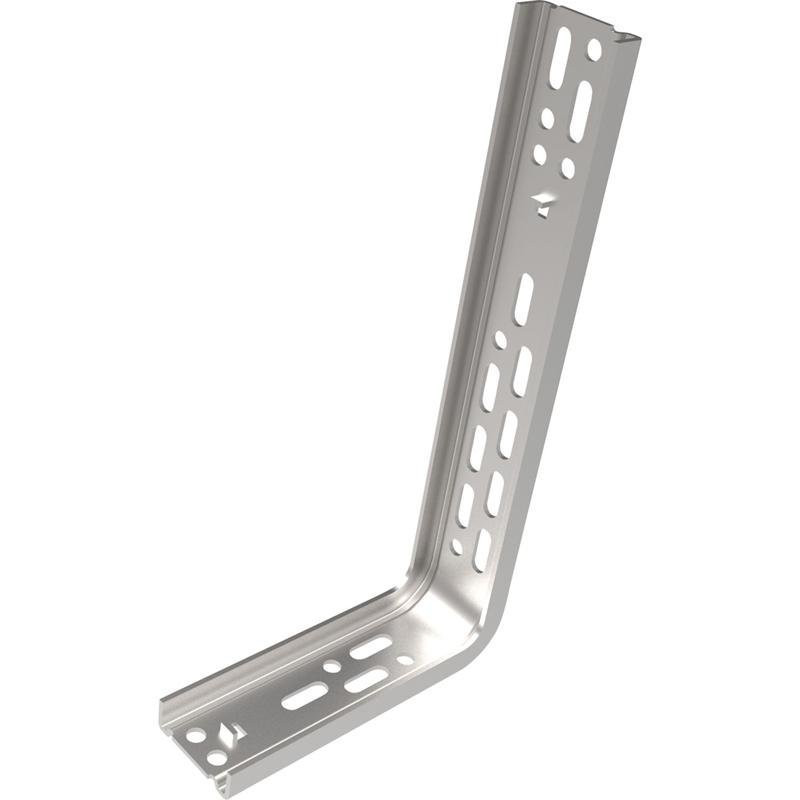

SFS Winkel JB-A-150/280

JB-A Montagewinkel - Sichere Lastabtragung für bodentiefe Fensterelemente

Die Fußbodenaufbauten werden immer höher. Dadurch sind bei bodentiefen Fensterelementen höhere Schwellenprofile erforderlich. Mehrere gekoppelte Profile wirken statisch wie ein Gelenk. Um die Stabilität der Schwelle und eine sichere Abtragung der Wind- und Gebrauchslasten der Fenster zu gewährleisten, müssen geeignete Befestigungsmittel eingesetzt werden. Die Lösung ist das JB-A Montagesystem von SFS intec.

Produktvorteile:
sichere und leistungsfähige Befestigung der Schwellenprofile
Erhöhung der Lastabtragung durch optional einsetzbare Verstärkungsstrebe JB-AS
einsetzbar für Schwellenhöhen bis größer 300 mm
beidseitig verwendbare Winkel
geringe Lagerhaltung
hohe Flexibilität durch Befestigungsbohrungen in allen Positionen
geprüft und sicher

Technische Daten:
Schenkellänge: 150 x 280 mm

Tragkraft Zug/Druck:
- bei Schenkelhöhe 150 mm: 730 N
- bei Schenkelhöhe 280 mm: 710 N

Schwellenhöhe (Abstand Untergrund bis Rahmenprofil):
- bei Schenkelhöhe 150 mm: 170 - 210 mm
- bei Schenkelhöhe 280 mm: über 300 mm (nur in Verbindung mit JB-AS)
<
