MACO MM Stulpflügelgetriebe fix Euronut 1950 für 3 i.S. GM 1.050 FFH 1.701-1.950 silber

Artikelnummer: 9009615172196 Werksartikelnummer: 226639

auf Anfrage

je 1 St

keine Verfügbarkeitsinformationen

Mindestbestellmenge	10 St
Bestellschritt	10 St

MM Stulpflügelgetriebe fix Euronut 1950 für 3 i.S. GM 1.050 FFH 1.701-1.950 silber

BESCHFARBE	Silber
FUER_ZAPFENAUSFUEHRUNG	für 3 i.S.
Grösse für MULTI MATIC Beschlag (= Anwendungsbereich max.)	1950
Griffmaß (GM)	1.050

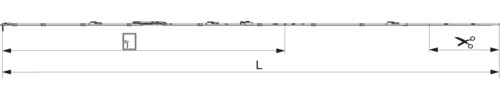

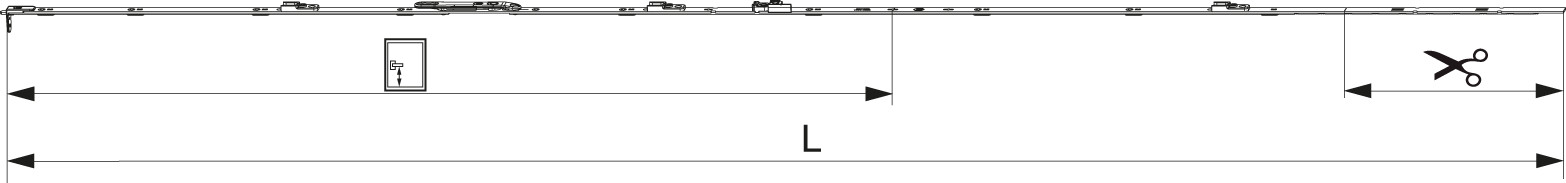

Gesamtteillänge	1.846,5
Flügelfalzhöhe (FFH)	1.701 - 1.950
Ablängmaß	260,5
FOOTNOTE	Befestigungsklammer Art. Nr. 94035 bzw. Stulpniederhalter Art. Nr. 94036 dazu bestellen! Die Art und die Anzahl der Befestigungen ist abhängig von den Möglichkeiten des Stulpflügelgetriebes nach dem Ablängen.
Anzahl Schrauben	13
Position Schrauben	38,5
POS_SCHRAUBEN1	145
POS_SCHRAUBEN2	293,5
POS_SCHRAUBEN3	359,5
POS_SCHRAUBEN4	465
POS_SCHRAUBEN5	625
POS_SCHRAUBEN6	728,5
POS_SCHRAUBEN7	749,5
POS_SCHRAUBEN8	896
POS_SCHRAUBEN9	950
POS_SCHRAUBEN10	1.150
POS_SCHRAUBEN11	1.330
POS_SCHRAUBEN12	1.465
