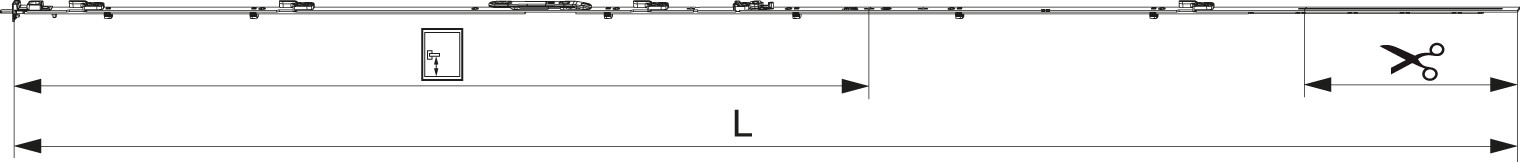

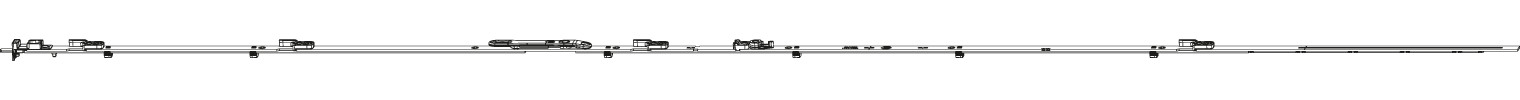

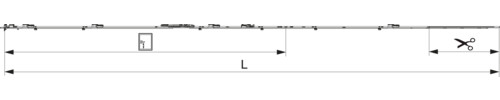

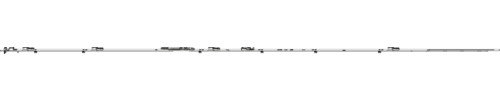

Abbildung ähnlich

MACO MM Stulpflügelgetriebe fix Beschlagsnut für Kippschwinge für Bodenschwelle 2200 für 3 VZ GM 1.050 FF

Artikelnummer: 9009615011686 Werksartikelnummer: 218716

auf Anfrage

je 1 St

keine Verfügbarkeitsinformationen

Mindestbestellmenge	10 St
Bestellschritt	10 St

MM Stulpflügelgetriebe fix Beschlagsnut für Kippschwinge für Bodenschwelle 2200 für 3 VZ GM 1.050 FFH 1.951-2.200 silber

BESCHFARBE	Silber
FUER_ZAPFENAUSFUEHRUNG	für 3 VZ
Grösse für MULTI MATIC Beschlag (= Anwendungsbereich max.)	2200
Griffmaß (GM)	1.050
Gesamtteillänge	2.096,5
Flügelfalzhöhe (FFH)	1.951 - 2.200
Ablängmaß	260,5
Anzahl Schrauben	12
Position Schrauben	37
POS_SCHRAUBEN1	91,5
POS_SCHRAUBEN2	303,5
POS_SCHRAUBEN3	349,5
POS_SCHRAUBEN4	565
POS_SCHRAUBEN5	738,5
POS_SCHRAUBEN6	784,5
POS_SCHRAUBEN7	896
POS_SCHRAUBEN8	950
POS_SCHRAUBEN9	1.150
POS_SCHRAUBEN10	1.409
POS_SCHRAUBEN11	1.455
POS_SCHRAUBEN12	1.695
