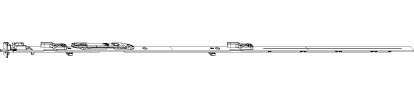

Abbildung ähnlich

MACO MM Stulpflügelgetriebe fix Beschlagsnut für Kippschwinge 840 für 1 VZ GM 300 FFH 661-840 silber

Artikelnummer: 9004186768298 Werksartikelnummer: 209507

auf Anfrage

je 1 St

keine Verfügbarkeitsinformationen

Mindestbestellmenge	10 St
Bestellschritt	10 St

MM Stulpflügelgetriebe fix Beschlagsnut für Kippschwinge 840 für 1 VZ GM 300 FFH 661-840 silber

BESCHFARBE	Silber
FUER_ZAPFENAUSFUEHRUNG	für 1 VZ
Grösse für MULTI MATIC Beschlag (= Anwendungsbereich max.)	840
Griffmaß (GM)	300

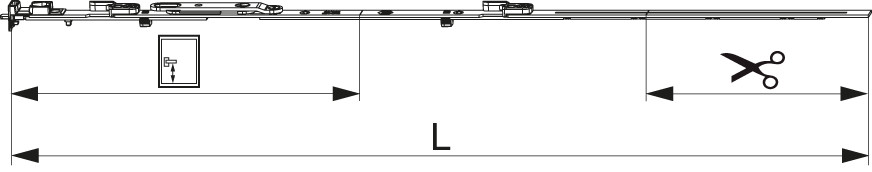

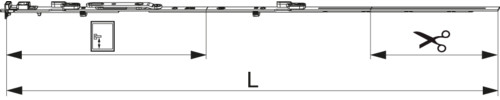

Gesamtteillänge	736,5
Flügelfalzhöhe (FFH)	661 - 840
Ablängmaß	190,5
FOOTNOTE	Nur in Verbindung mit Dreh-Getriebe 840 mit Kippschwinge Art. Nr. 209590 verwendbar.
Anzahl Schrauben	5
Position Schrauben	37
POS_SCHRAUBEN1	91,5
POS_SCHRAUBEN2	251,5
POS_SCHRAUBEN3	383,5
POS_SCHRAUBEN4	429,5

Variante: MACO MM Stulpflügelgetriebe fix Beschlagsnut für Kippschwinge

MACO

MACO MM Stulpflügelgetriebe fix Beschlagsnut für Kippschwinge 840 für 1 VZ GM 300 FFH 661-840 silber

MACO MM Stulpflügelgetriebe fix Beschlagsnut für Kippschwinge 1090 für 1 VZ GM 400 FFH 841-1.090 silber

MACO MM Stulpflügelgetriebe fix Beschlagsnut für Kippschwinge 1340 für 1 VZ GM 500 FFH 1.091-1.340 silber

MACO MM Stulpflügelgetriebe fix Beschlagsnut für Kippschwinge 1590 für 2 VZ GM 600 FFH 1.341-1.590 silber

MACO MM Stulpflügelgetriebe fix Beschlagsnut für Kippschwinge 1700 für 2 VZ GM 700 FFH 1.591-1.700 silber
