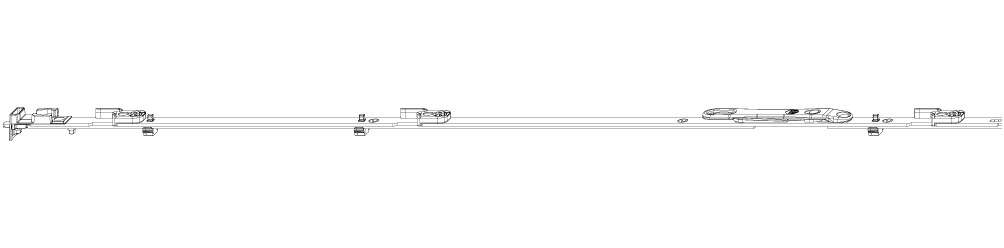

Abbildung ähnlich

MACO MM Stulpflügelgetriebe fix Beschlagsnut für Kippschwinge 2450 für 4 VZ GM 1.050 FFH 2.201-2.450 silb

Artikelnummer: 9004186768540 Werksartikelnummer: 209519

auf Anfrage

je 1 St

keine Verfügbarkeitsinformationen

Mindestbestellmenge	10 St
Bestellschritt	10 St

MM Stulpflügelgetriebe fix Beschlagsnut für Kippschwinge 2450 für 4 VZ GM 1.050 FFH 2.201-2.450 silber

BESCHFARBE	Silber
FUER_ZAPFENAUSFUEHRUNG	für 4 VZ
Grösse für MULTI MATIC Beschlag (= Anwendungsbereich max.)	2450
Griffmaß (GM)	1.050

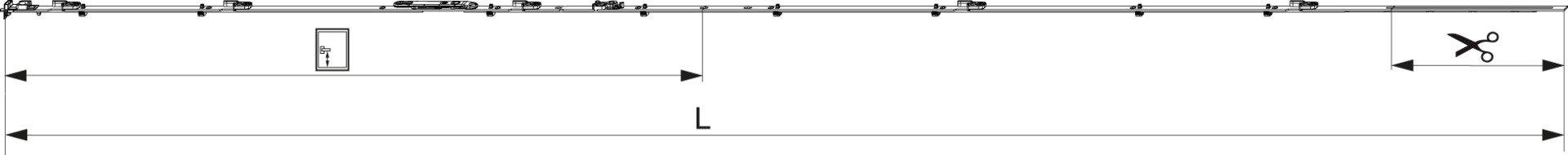

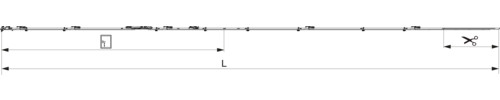

Gesamtteillänge	2.346,5
Flügelfalzhöhe (FFH)	2.201 - 2.450
Ablängmaß	260,5
Anzahl Schrauben	15
Position Schrauben	37
POS_SCHRAUBEN1	91,5
POS_SCHRAUBEN2	303,5
POS_SCHRAUBEN3	349,5
POS_SCHRAUBEN4	565
POS_SCHRAUBEN5	738,5
POS_SCHRAUBEN6	784,5
POS_SCHRAUBEN7	896
POS_SCHRAUBEN8	950
POS_SCHRAUBEN9	1.150
POS_SCHRAUBEN10	1.409
POS_SCHRAUBEN11	1.455
POS_SCHRAUBEN12	1.695
POS_SCHRAUBEN13	1.909
POS_SCHRAUBEN14	1.955
