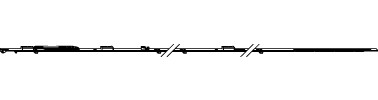

Abbildung ähnlich

MACO MM Stulpflügelgetriebe fix Beschlagsnut EH 1700 für 3 i.S. GM 700 FFH 1.591-1.700 silber

Artikelnummer: 9004186699325 Werksartikelnummer: 207308

auf Anfrage

je 1 St

keine Verfügbarkeitsinformationen

Mindestbestellmenge	10 St
Bestellschritt	10 St

MM Stulpflügelgetriebe fix Beschlagsnut EH 1700 für 3 i.S. GM 700 FFH 1.591-1.700 silber

BESCHFARBE	Silber
FUER_ZAPFENAUSFUEHRUNG	für 3 i.S.
Grösse für MULTI MATIC Beschlag (= Anwendungsbereich max.)	1700
Griffmaß (GM)	700

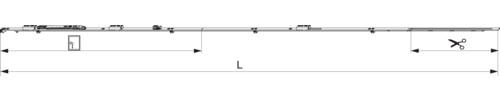

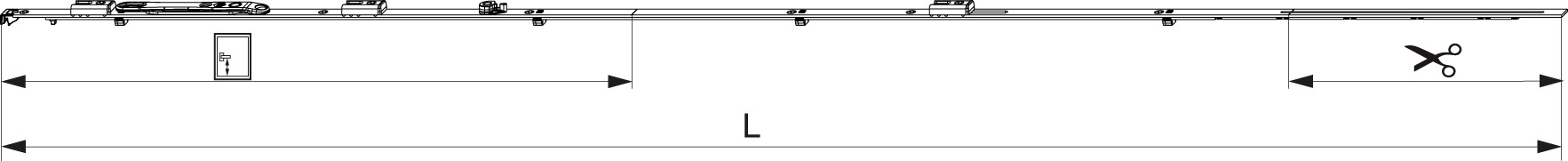

Gesamtteillänge	1.596,5
Flügelfalzhöhe (FFH)	1.591 - 1.700
Ablängmaß	260,5
FOOTNOTE	Ab FFH 1701 sind Stulpflügelgetriebe für Beschlagsnut fix zu verwenden und bei Kerbmarkierung 170 abzulängen. Anschließend mit Endverschluss unten für variable Getriebe Art. Nr. 205717 verlängern.
Anzahl Schrauben	9
Position Schrauben	18,5
POS_SCHRAUBEN1	91,5
POS_SCHRAUBEN2	303,5
POS_SCHRAUBEN3	350
POS_SCHRAUBEN4	600
POS_SCHRAUBEN5	800
POS_SCHRAUBEN6	964
POS_SCHRAUBEN7	1.010
POS_SCHRAUBEN8	1.210
