Hettich VB 90 - 180 T

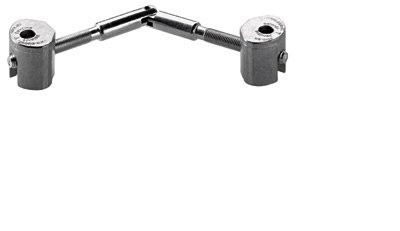

Hettich Verbinder VB 90 - 180 T

Eigenschaften

• Für stabile form- und kraftschlüssige Verbindungen mit hoher Belastbarkeit
• Stufenlos verstellbar für Winkelverbindungen von 90° - 180°
• Ein integriertes 90°-Umlenkgetriebe mit Innensechskant ermöglicht eine bequeme und schnelle Verspannung mittels Akkuschrauber oder Innensechskantschlüssel SW 5
• Spannmaß 60 mm
• Min. Gehäusebohrtiefe 20 mm
• Gehäusebohrdurchmesser 25 mm
• Durchgangsbohrung ø 9 mm
• Gehäuse: Zinkdruckguss
• Bolzen: Stahl verzinkt

Hersteller Link

• Blätterkatalog
• 3D-Modell
• Download Link: Artikeldaten 2D/3D (DWG/DXF)
