Abbildung ähnlich

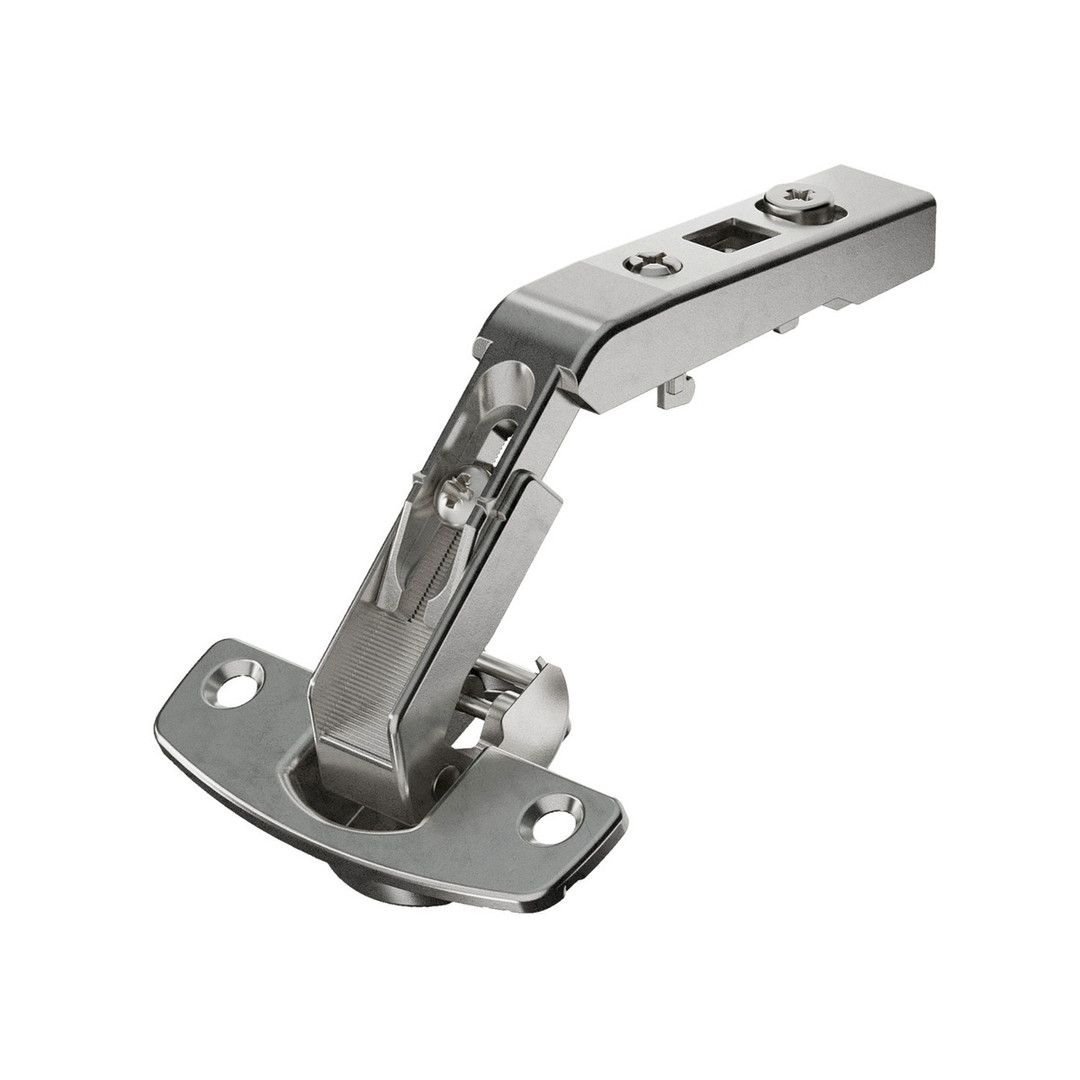

Hettich Scharnier für Eckschrankfalttüren ohne Schließautomatik (Intermat 9930), vernickelt, vorliegend, Öffnungswinkel 50° / 65°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
4023149229039
4023149229039
9090109
auf Anfrage
je 100 St
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 St |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Zubehörempfehlung für Sie:
Hettich Abdeckkappe ø 35 mm, weiß HET365-02
Hettich Anschlagdämpfer zum Aufkleben 4023149466953
Hettich Anschlagdämpfer zum Eindrücken ø 6 mm, beige 4023149473531
Beschreibung
Hettich Scharnier für Eckschrankfalttüren ohne Schließautomatik (Intermat 9930), vernickelt, vorliegend, Öffnungswinkel 50° / 65°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
Eigenschaften
- Scharnier für Eckschrankfalttüren
- Ohne Schließautomatik (Intermat 9930)
- Qualitätseinstufung nach EN 15570, Level 2
- Öffnungswinkel 50° / 65°
- Für Türdicke 15 - 21 mm
- Anschlagart vorliegend
- TH - Bohrbild 52 x 5,5 mm
- Topftiefe 12,8 mm
- Montage zum Anschrauben
- Integrierte Diagonalverstellung +9,5 mm / -9,5 mm
- Integrierte Auflagenverstellung, siehe Skizze
- Integrierte Tiefenverstellung, siehe Skizze
- Höhenverstellung über Montageplatte
- Stahl / Zinkdruckguss vernickelt
Merkmale
| Montageart | Zum Anschrauben |
| Anschlagart | vorliegend |
| Durchmesser der Befestigungsbohrung | Ankörnung |
| Komforteigenschaften | ohne Schließautomatik |
| Konstruktion | Eckschrank mit Falttür |
| Max. Türdicke | 21 mm |
| Min. Türdicke | 15 mm |
| Oberfläche | vernickelt |
| Scharnieroberfläche | Stahl / Zinkdruckguss vernickelt |
| Topf-Ausführung | TH 52 |
| Topfdurchmesser | 35 mm |
| Türart | Eckschrankfalttür, Standardtür / Holztür, Holzrahmentür (Profilbreite ab 50 mm), Aluminiumrahmentür (Profilbreite ab 50 mm) |
| Öffnungswinkel | 50 / 65 ° |
| Basis | 24 mm |
| Topftiefe | 12,8 mm |
| Bohrbild | TH 52 x 5,5 mm |
| Integrierte Auflagenverstellung | +2mm / -2 mm |
| Zuhaltung | Nein |
Hettich Scharnier für Eckschrankfalttüren ohne Schließautomatik (Intermat 9930), vernickelt, vorliegend, Öffnungswinkel 50° / 65°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
Hettich Scharnier für Eckschrankfalttüren ohne Schließautomatik (Intermat 9930), vernickelt, vorliegend, Öffnungswinkel 50° / 65°, TH-Bohrbild 52 x 5,5 mm, zum Einpressen (ø 10 x 11)
Hettich Scharnier für Eckschrankfalttüren ohne Schließautomatik (Intermat 9930), vernickelt, vorliegend, Öffnungswinkel 50° / 65°, TH-Bohrbild 52 x 5,5 mm, Schnellmontage Flash (ø 10 x 11)
Hettich Scharnier für Eckschrankfalttüren ohne Schließautomatik (Intermat 9930), vernickelt, vorliegend, Öffnungswinkel 50° / 65°, THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm, Schnellmontage Fix (ø 10 x 6)
