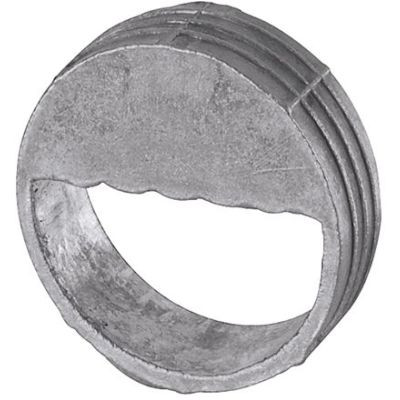

Hettich SAH 305 zur Montage in der Rückwand

SAH 305 zur Montage in der Rückwand

Eigenschaften

• Zum Einpressen in Bohrung ø 30 x 11,5 mm
• Rückwand min. 16 mm dick
• Belastbarkeit 15 kg / Stück gemäß EN 15939 im Prüfgestell A
• Ausrichtung seitlich ± 8 mm
• Aufhängung mit Aufhängehaken ø 6 x 50 mm
• Zinkdruckguss verzinkt

• Hinweise für die Belastbarkeit von Schrankaufhängern und Zubehör
  Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten

  Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß.
• Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß.
• Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln, Kalksandvollsteinen, Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm.
• Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen.
• Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden.
• Befestigung von Aufhängeschienen
  - mit 2 Spezialschrauben Ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers

• - ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube Ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H).
  Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig.
• Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten.
