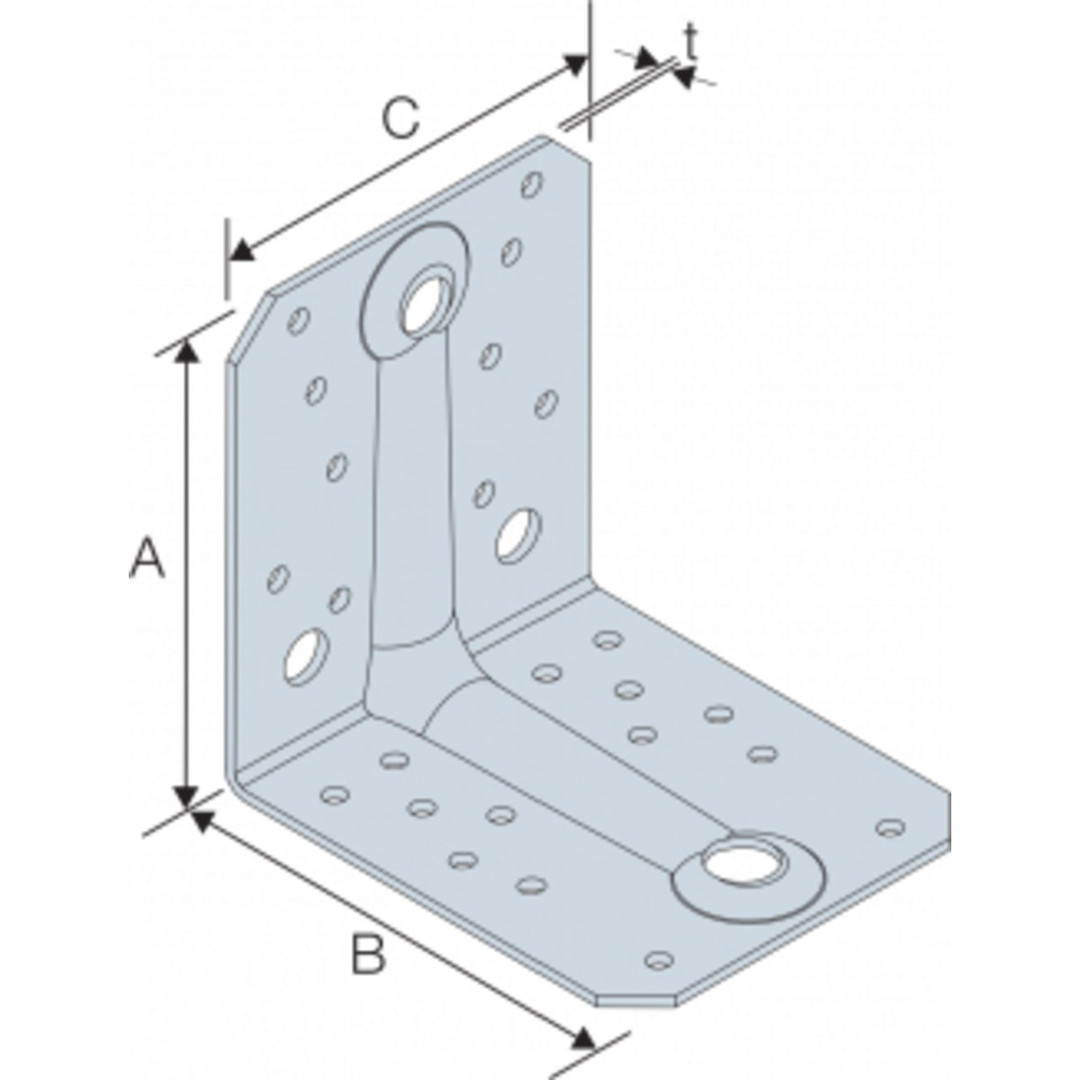

Abbildung ähnlich

Simpson Strong-Tie Winkel "ABR" - 100 mm - mit Rippe

Artikelnummer: BMF165-1058 EAN: 3523140934006 Werksartikelnummer: ABR100

auf Anfrage

je 1 St

keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 St

Abmessungen

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 St
Bestellschritt	1 St

Beschreibung

ABR Winkelverbinder sind besonders für Anschlüsse geeignet, bei denen große Kräfte übertragen werden müssen. Die ABR Winkelverbinder sind mit Rippen versehen.

Vorteile

Hohe Steifigkeit durch beidseitige Aufkantung
Hohe Belastungswerte
Optimiertes Nagelbild
ABR100: Bohrungen Ø12mm für M10er Bolzen
ABR100: Betonanschluss mit nur einem Bolzen möglich
ABR9015: Weniger Gewicht- dadurch bessere Handhabung im Lager
ABR9015: Ø13 mm Bolzenlöcher für konstruktive Befestigungen

Anwendbare Materialien

Auflager: Holz, Holzwerkstoffe, Beton, Stahl

Aufzulagerndes Bauteil: Holz, Holzwerkstoffe

Anwendungsbereich

Die ABR Winkelverbinder werden für Holz/Holz , Holz/Beton oder Holz/Stahl Anschlüsse verwendet, sowie besonders zur Übertragung von großen Kräften.

Merkmale

Ausführung	mit Rippe
Typ	ABR 9015 100
Abmessungen	103x103x90 mm
Material	feuerverzinkt
Anzahl Löcher Ø 12 mm Schenkel A	1 Stück
Anzahl Löcher Ø 5 mm Schenkel B	14 Stück
Anzahl Löcher Ø 12 mm Schenkel B	1 Stück
Schenkel A	103 mm
Schenkel B	103 mm
Breite Winkel	90 mm
Anzahl Löcher Ø 5 mm Schenkel A	10 Stück
