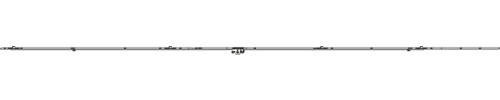

Abbildung ähnlich

MM Kantenverschluß fix ablängbar DM 15 2200 mit 4 VZ GM 1.050 FFH 1.951-2.200 silber

Artikelnummer: 9004186859828 Werksartikelnummer: 211969

auf Anfrage

je 1 St

keine Verfügbarkeitsinformationen

Mindestbestellmenge	10 St
Bestellschritt	10 St

MM Kantenverschluß fix ablängbar DM 15 2200 mit 4 VZ GM 1.050 FFH 1.951-2.200 silber

BESCHFARBE	Silber
Grösse für MULTI MATIC Beschlag (= Anwendungsbereich max.)	2200

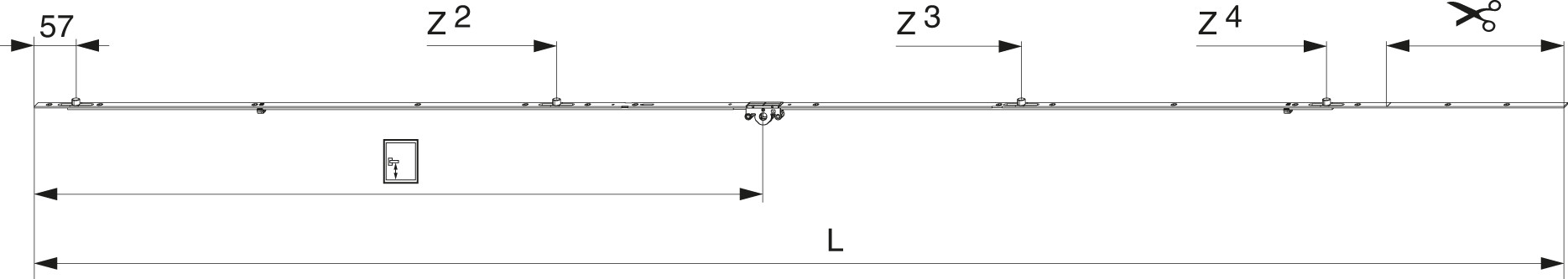

Gesamtteillänge	2.205
Dornmaß	15
Griffmaß (GM)	1.050
Flügelfalzhöhe (FFH)	1.951 - 2.200
Ablängmaß	255
Anzahl Schrauben	15
Position Schrauben	18,5
POS_SCHRAUBEN1	91,5
POS_SCHRAUBEN2	315
POS_SCHRAUBEN3	550
POS_SCHRAUBEN4	705
POS_SCHRAUBEN5	795
POS_SCHRAUBEN6	863,5
POS_SCHRAUBEN7	1.124
POS_SCHRAUBEN8	1.388
POS_SCHRAUBEN9	1.465
POS_SCHRAUBEN10	1.640
POS_SCHRAUBEN11	1.815
POS_SCHRAUBEN12	1.905
POS_SCHRAUBEN13	2.035
POS_SCHRAUBEN14	2.120
Anzahl Verschlusszapfen	4 - 57
POS_VZ1	750
POS_VZ2	1.420
POS_VZ3	1.860
