MACO MM Stulpflügelgetriebe fix Euronut 1590 für 2 i.S. GM 500 FFH 1.341-1.590 silber

Artikelnummer: 9009615172257 Werksartikelnummer: 226645

auf Anfrage

je 1 St

keine Verfügbarkeitsinformationen

Mindestbestellmenge	10 St
Bestellschritt	10 St

MM Stulpflügelgetriebe fix Euronut 1590 für 2 i.S. GM 500 FFH 1.341-1.590 silber

BESCHFARBE	Silber
FUER_ZAPFENAUSFUEHRUNG	für 2 i.S.
Grösse für MULTI MATIC Beschlag (= Anwendungsbereich max.)	1590
Griffmaß (GM)	500

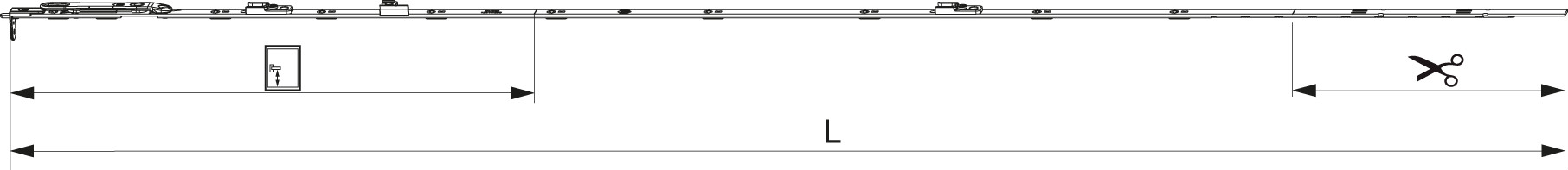

Gesamtteillänge	1.486,5
Flügelfalzhöhe (FFH)	1.341 - 1.590
Ablängmaß	260,5
FOOTNOTE	Befestigungsklammer Art. Nr. 94035 bzw. Stulpniederhalter Art. Nr. 94036 dazu bestellen! Die Art und die Anzahl der Befestigungen ist abhängig von den Möglichkeiten des Stulpflügelgetriebes nach dem Ablängen.
Anzahl Schrauben	11
Position Schrauben	38,5
POS_SCHRAUBEN1	193,5
POS_SCHRAUBEN2	259,5
POS_SCHRAUBEN3	295
POS_SCHRAUBEN4	400
POS_SCHRAUBEN5	515
POS_SCHRAUBEN6	665
POS_SCHRAUBEN7	815
POS_SCHRAUBEN8	919,5
POS_SCHRAUBEN9	980
POS_SCHRAUBEN10	1.112
