MACO MM Stulpflügelgetriebe fix Beschlagsnut 2450 für 4 i.S. GM 1.050 FFH 2.201-2.450 Tricoat-Evo

Artikelnummer: 9009615533041 Werksartikelnummer: 233469

auf Anfrage

je 1 St

keine Verfügbarkeitsinformationen

Mindestbestellmenge	10 St
Bestellschritt	10 St

MM Stulpflügelgetriebe fix Beschlagsnut 2450 für 4 i.S. GM 1.050 FFH 2.201-2.450 Tricoat-Evo

BESCHFARBE	Tricoat-Evo
FUER_ZAPFENAUSFUEHRUNG	für 4 i.S.
Grösse für MULTI MATIC Beschlag (= Anwendungsbereich max.)	2450
Griffmaß (GM)	1.050

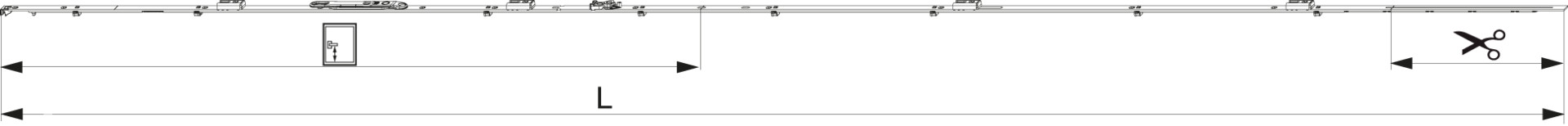

Gesamtteillänge	2.346,5
Flügelfalzhöhe (FFH)	2.201 - 2.450
Ablängmaß	260,5
Anzahl Schrauben	16
Position Schrauben	18,5
POS_SCHRAUBEN1	91,5
POS_SCHRAUBEN2	303,5
POS_SCHRAUBEN3	350
POS_SCHRAUBEN4	477
POS_SCHRAUBEN5	630
POS_SCHRAUBEN6	738,5
POS_SCHRAUBEN7	784,5
POS_SCHRAUBEN8	896
POS_SCHRAUBEN9	950
POS_SCHRAUBEN10	1.150
POS_SCHRAUBEN11	1.409
POS_SCHRAUBEN12	1.455
POS_SCHRAUBEN13	1.695
POS_SCHRAUBEN14	1.909
POS_SCHRAUBEN15	1.955
