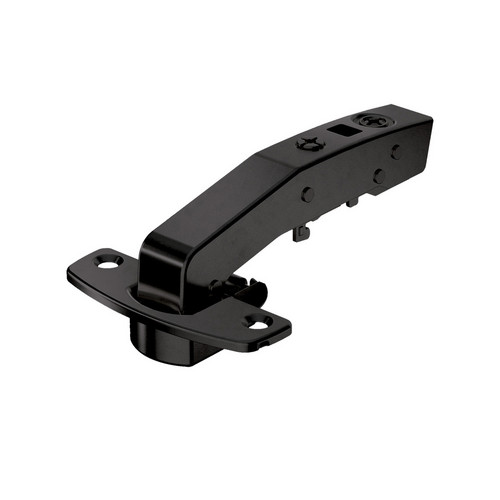

Hettich Sensys Winkelscharnier W90 ohne Schließautomatik (Sensys 8669 W90), in obsidianschwarz, einliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
4023149145353
4023149145353
9091752
auf Anfrage
je 100 St
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 St |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Zubehörempfehlung für Sie:
Hettich Abdeckkappe für Sensys Scharnierarm (neutral) 4023149096495
Hettich Designadapter, obsidianschwarz 4023149147937
Hettich Montagehilfe für Öffnungswinkelbegrenzer 4023149438059
Beschreibung
Hettich Sensys Winkelscharnier W90 ohne Schließautomatik (Sensys 8669 W90), in obsidianschwarz, einliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
Eigenschaften
- Sensys Winkelscharnier W90
- Ohne Dämpfung, ohne Schließautomatik, für grifflose Anwendungen (Sensys 8669 W90)
- Qualitätseinstufung nach EN 15570, Level 3
- Öffnungswinkel 95°
- Für Türdicke 15 - 28 mm

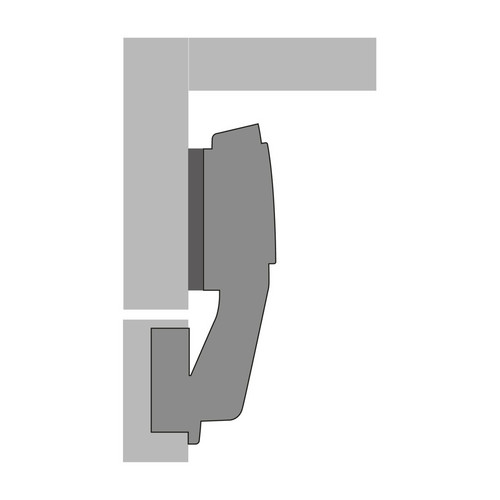

- Anschlagart einliegend (B 4 mm)
- TH-Bohrbild 52 x 5,5 mm
- Topftiefe 12,8 mm
- Montage zum Anschrauben (TH 52)
- Integrierte Verstellung für den Türversprung +1 mm / -2 mm
- Integrierte Fugenverstellung +3 mm / -2 mm
- Höhenverstellung über Montageplatte
- Stahl in obsidianschwarz
Merkmale
| Montageart | Zum Anschrauben |
| Anschlagart | einliegend |
| Komforteigenschaften | ohne Schließautomatik |
| Konstruktion | Eckschrank 90° (W90) |
| Max. Türdicke | 28 mm |
| Min. Türdicke | 15 mm |
| Oberfläche | in obsidianschwarz |
| Scharnieroberfläche | Stahl in obsidianschwarz |
| Topf-Ausführung | TH 52 |
| Topfdurchmesser | 35 mm |
| Öffnungswinkel | 95 ° |
| Türart | Standardtür / Holztür, Aluminiumrahmentür (Profilbreite ab 50 mm), Holzrahmentür (Profilbreite ab 50 mm) |
| Basis | 4 mm |
| Topftiefe | 12,8 mm |
| Bohrbild | TH 52 x 5,5 mm |
| Durchmesser der Befestigungsbohrung | Ankörnung, Vorbohrung max. Ø 2,5 mm |
| Integrierte Auflagenverstellung | +3mm / -2 mm |
| Integrierte Tiefenverstellung | +1 mm / -2 mm |
| Zuhaltung | Nein |
Hettich Sensys Winkelscharnier W90 ohne Schließautomatik (Sensys 8669 W90), in obsidianschwarz, einliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
Hettich Sensys Winkelscharnier W90 ohne Schließautomatik (Sensys 8669 W90), in obsidianschwarz, einliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, mit Spreizmuffen (ø 10 x 11)
