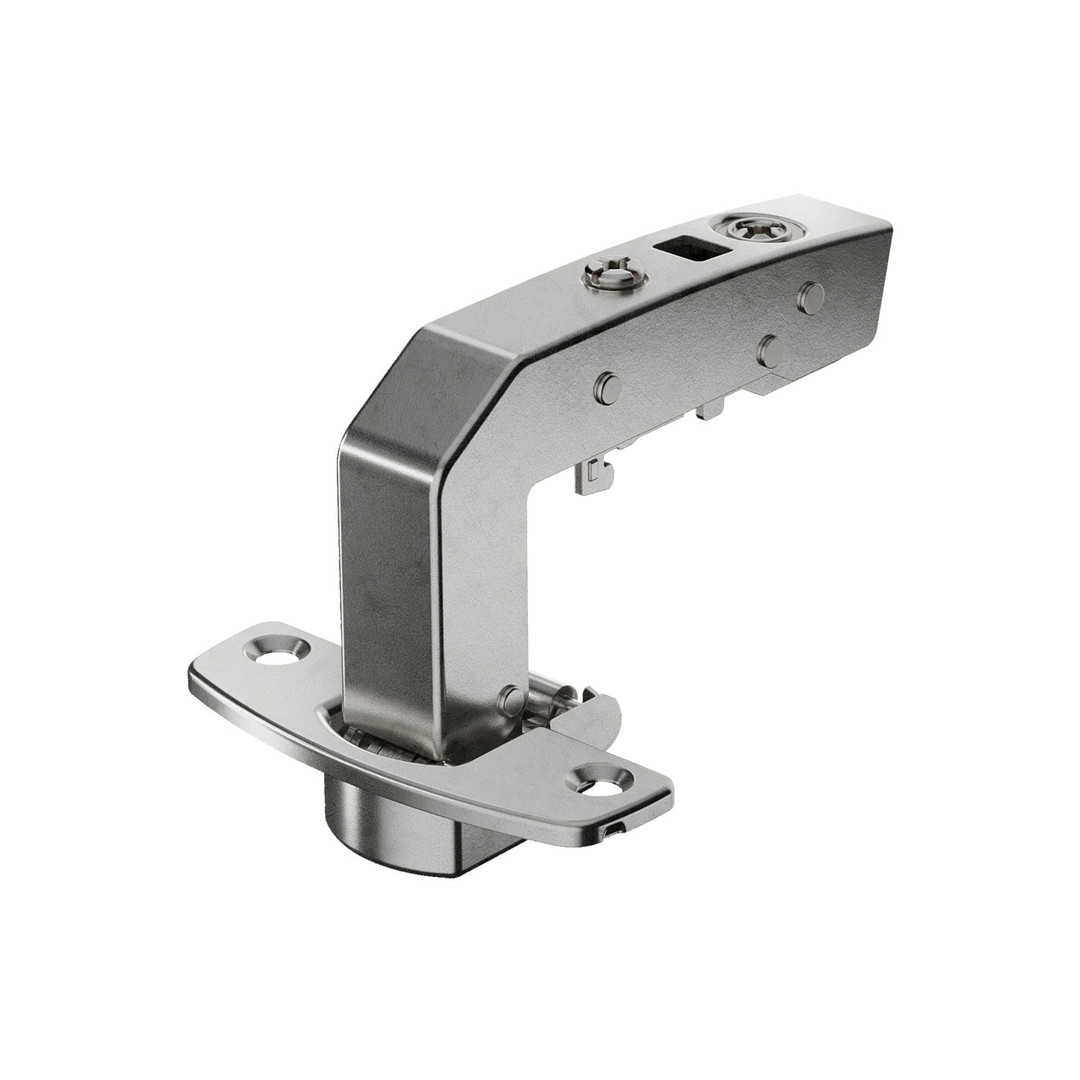

HETTICH Sensys 8669 W90 Scharnier o.Schliessau. vorliegend B26mm 52x5,5mm anschrauben NI

Artikelnummer: 4023149387470 EAN: 4023149387470 Werksartikelnummer: 9087569

auf Anfrage

je 100 St

keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 St

Ausführung

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	50 St
Bestellschritt	50 St

Beschreibung

• Sensys Winkelscharnier W90, für vorliegende Stollenanwendungen
• Ohne Dämpfung, ohne Schließautomatik, für grifflose Anwendungen (Sensys 8669 W90)
• Qualitätseinstufung nach EN 15570, Level 3
• Öffnungswinkel 95°
• Für Türdicke 15 - 28 mm

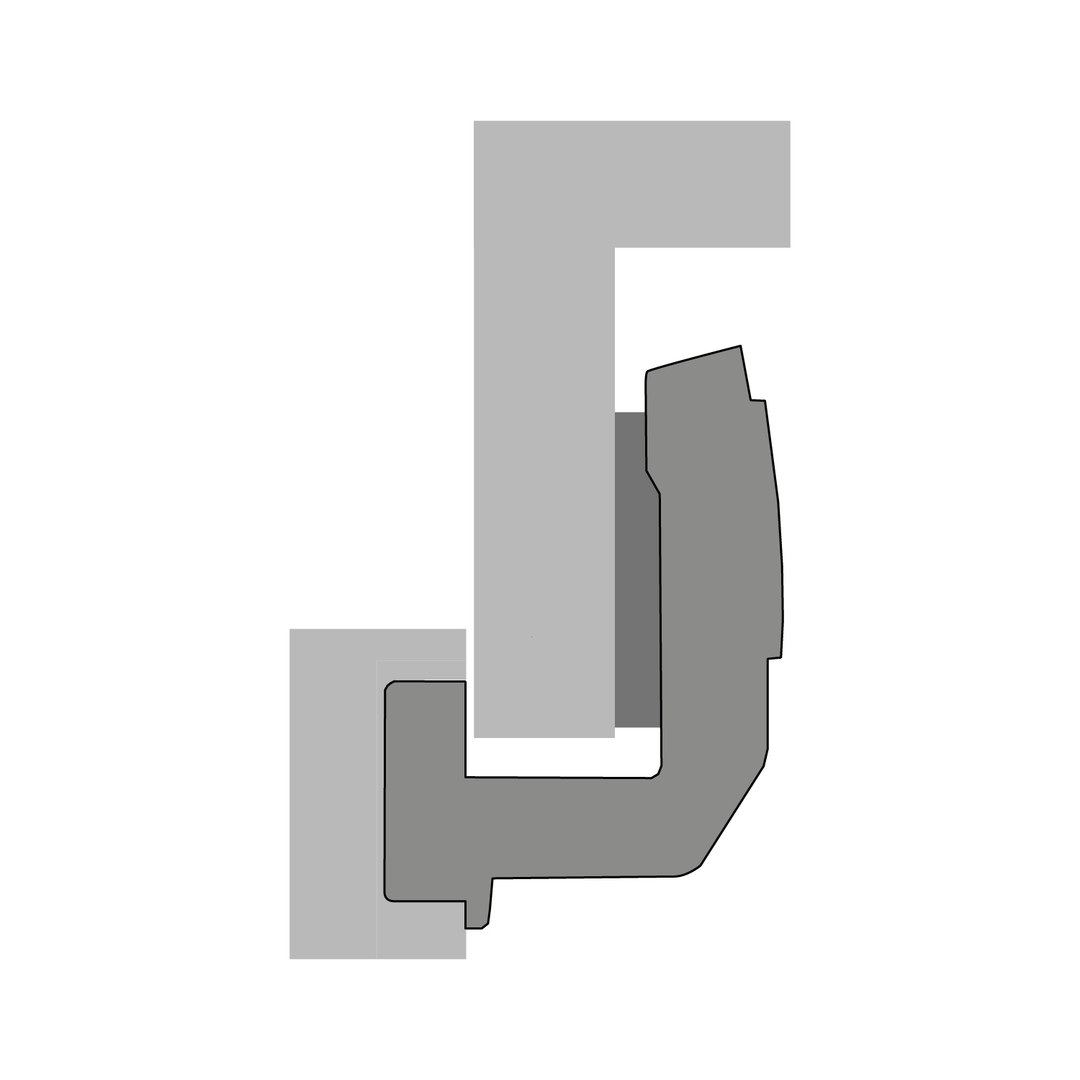

• Anschlagart vorliegend (B 26 mm)

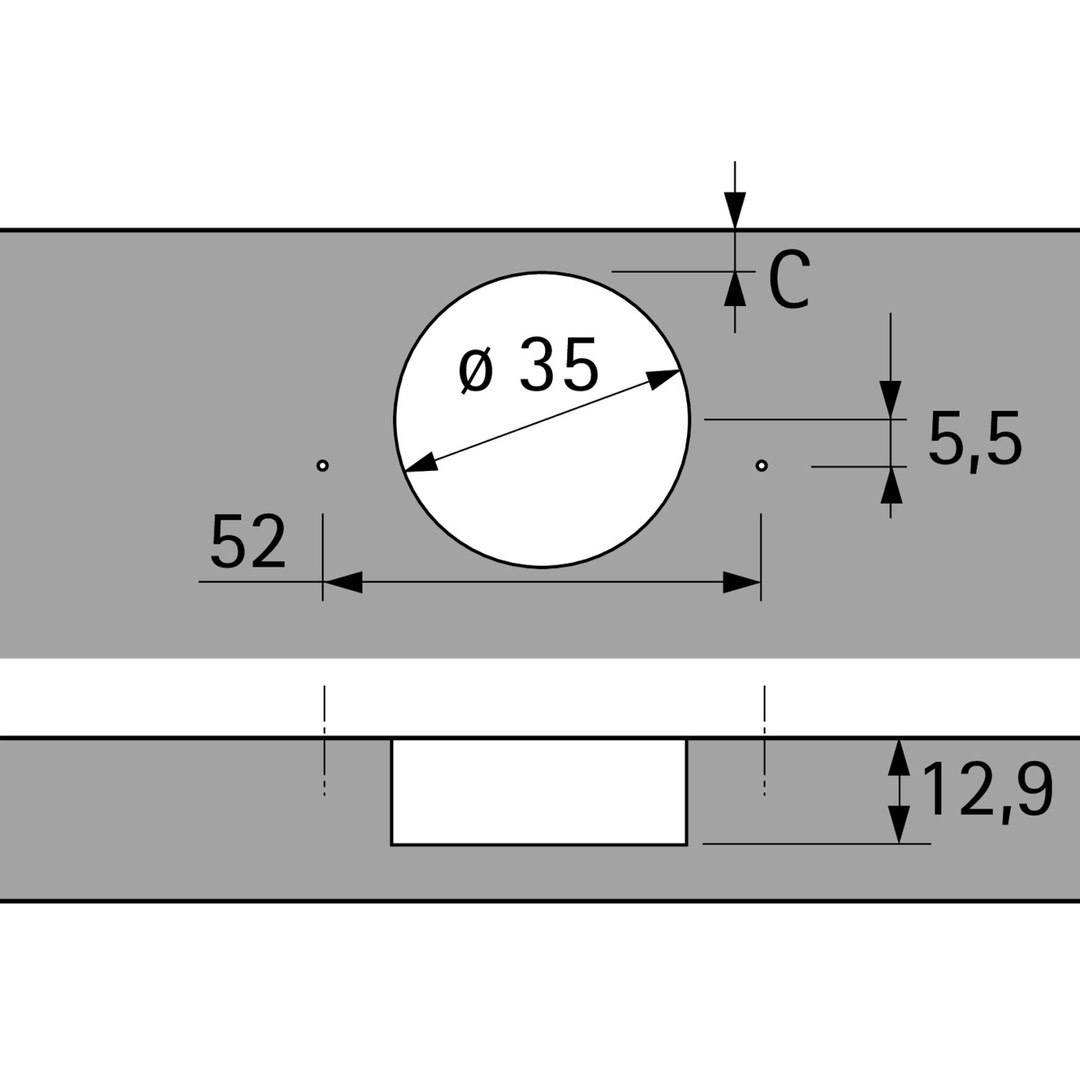

• TH-Bohrbild 52 x 5,5 mm
• Topftiefe 12.8 mm

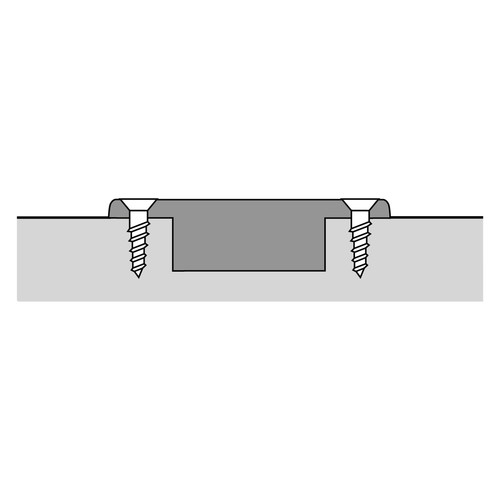

• Montage zum Anschrauben (TH 52)
• Integrierte Verstellung für den Türversprung +1.5 mm / -0.5 mm
• Integrierte Fugenverstellung +2 mm / -3 mm
• Höhenverstellung über Montageplatte
• Stahl vernickelt

Merkmale

Ausführung	W90 Scarnier o.Scliessau. vorliegend B26mm 52x5,5mm anscrauben NI

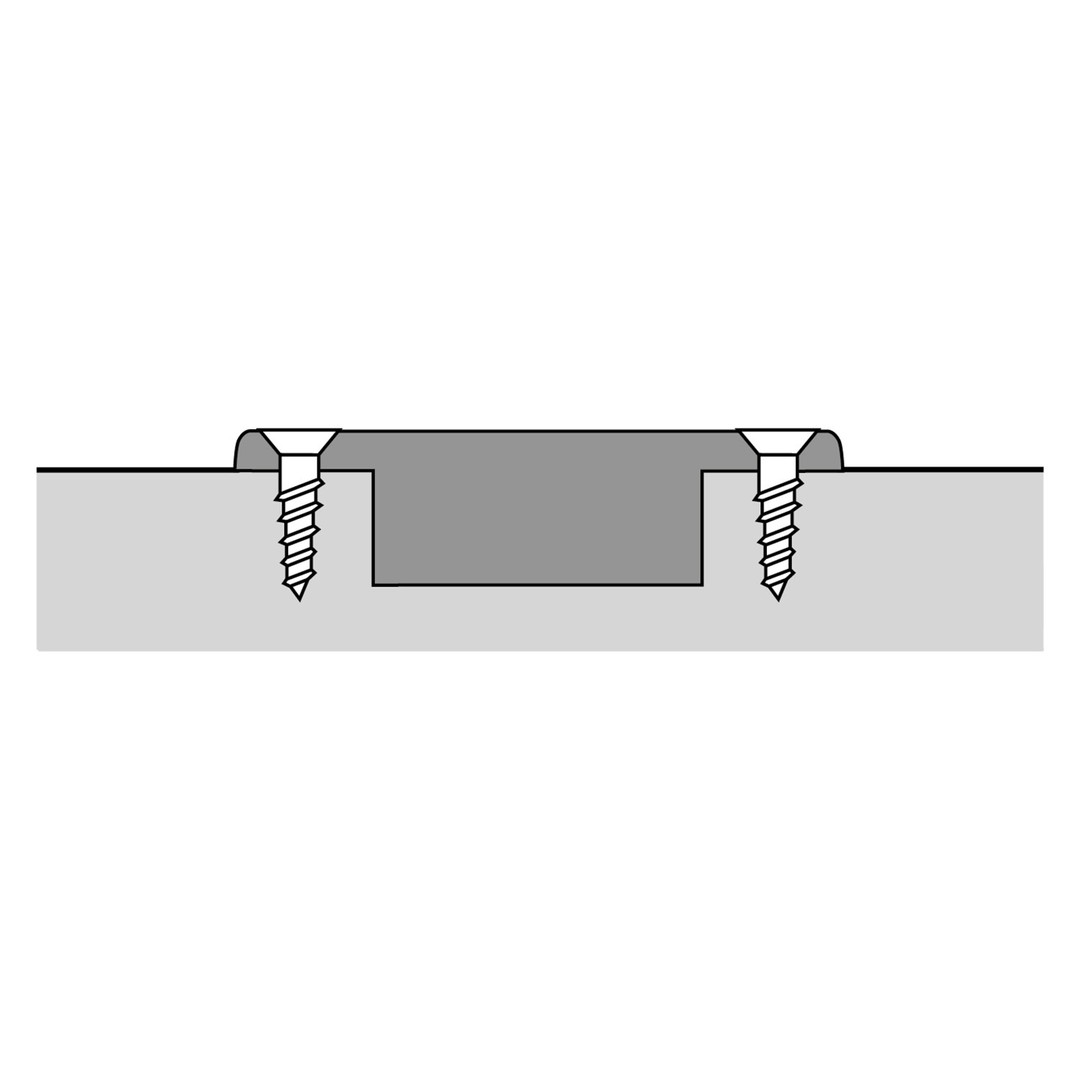

Montageart	zum Anschrauben
Konstruktion	Eckschrank 90° (W90)
Türart	Aluminiumrahmentür (Profilbreite ab 50 mm) Holzrahmentür (Profilbreite ab 50 mm) Standardtür / Holztür
Komforteigenschaften	ohne Schließautomatik
Öffnungswinkel	95 °
Anschlagart	vorliegend
Topfdurchmesser	35 mm
Min. Türdicke	15 mm
Max. Türdicke	28 mm
Topf-Ausführung	TH 52
Integrierte Auflagenverstellung	+2 mm / -3 mm
Integrierte Tiefenverstellung	+1.5 mm / -0.5 mm
Basis	26 mm
Scharnieroberfläche	Stahl vernickelt
Schnellmontage Korpus	ja
Zuhaltung	nein
Bohrbild	TH 52 x 5,5 mm
Durchmesser der Befestigungsbohrung	Vorbohrung max. Ø 2,5 mm Ankörnung
